# 四通道测试CASE

# 1.AWG模式

## 1.1 单频NCO

### 1.1.1 TC_AWG_NCO_FF_FREQ_100_200_300_400MHz

四通道均为单频NCO模式，其中CH1为100MHz,CH2为200MHz，CH3为300MHz,CH4为400MHz

![image-20260811154352282](./四通道Z芯片Case说明.assets/image-20260811154352282.png)

![image-20260811154405343](./四通道Z芯片Case说明.assets/image-20260811154405343.png)

## 1.1.2 TC_AWG_NCO_FF_FREQ_500_600_700_800MHz

![image-20260811155921304](./四通道Z芯片Case说明.assets/image-20260811155921304.png)

![image-20260811155930991](./四通道Z芯片Case说明.assets/image-20260811155930991.png)

## 1.2 双频NCO

### 1.2.1 TC_AWG_NCO_FM_FREQ_100_200_300_400MHz

四通道均为双频NCO模式，其中CH1为100MHz,CH2为200MHz，CH3为300MHz,CH4为400MHz。由于是双频的缘故，因而频率会翻倍。所以实际应该是200 400 600 800MHz

![image-20260811155328394](./四通道Z芯片Case说明.assets/image-20260811155328394.png)

![image-20260811155337381](./四通道Z芯片Case说明.assets/image-20260811155337381.png)



## 1.3 包络直出

### 1.3.1 TC_AWG_ENV_TYPE_7

四通道均为包络模式，输出7种包络，分别为矩形波形（两段合成），flattop波形（两段合成），acz包络，accz包络，余弦包络，矩形包络，flattop

![image-20260811160710380](./四通道Z芯片Case说明.assets/image-20260811160710380.png)



## 1.4 调制波形

### 1.4.1 TC_AWG_MOD_FREQ_100_200_300_400MHz

四通道均为调制模式，使用单频NCO和包络调制，其中CH1为100MHz,CH2为200MHz，CH3为300MHz,CH4为400MHz

![image-20260811152608465](./四通道Z芯片Case说明.assets/image-20260811152608465.png)

![image-20260811152621778](./四通道Z芯片Case说明.assets/image-20260811152621778.png)

### 1.4.2 TC_AWG_MOD_FREQ_500_600_700_800MHz

配置模式同上，只不过更改了每个通道的频率

![image-20260811153725379](./四通道Z芯片Case说明.assets/image-20260811153725379.png)

![image-20260811153741017](./四通道Z芯片Case说明.assets/image-20260811153741017.png)



## 1.5 四种模式

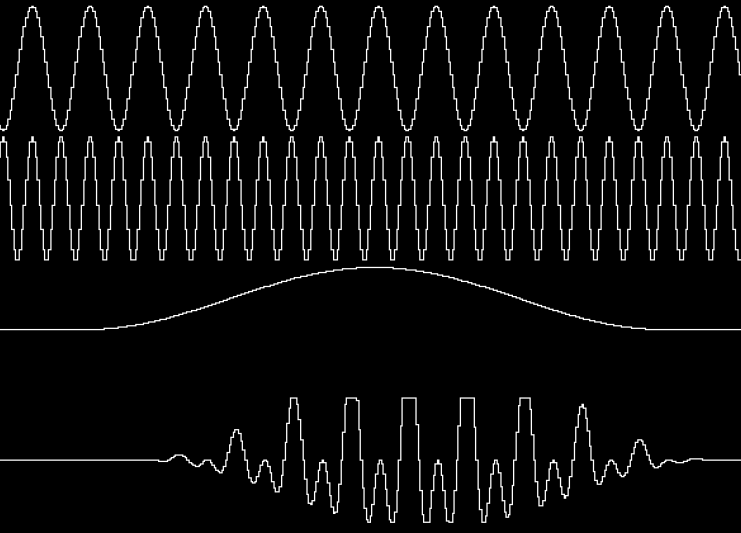

### 1.5.1 TC_AWG_FOUR_MODE

通道1是NCO_FF，通道二是NCO_FM,通道三是ENV，通道4是MOD,其中MOD计算公式为$ signal = ( A_1 \cdot env(t) \cdot \cos(\omega t) ) + ( A_2 \cdot env(t) \cdot \cos(2\omega t) ) $

![image-20260811174940496](./四通道Z芯片Case说明.assets/image-20260811174940496.png)

<img src="./四通道Z芯片Case说明.assets/image-20260811175045645.png" alt="image-20260811175045645" style="zoom:50%;" />

# 2.RAMP模式

## 2.1 SPI控制

### 2.1.1 RAMP_SPI_FIXED_22767

固定值模式，码字输出22767，实际码值是在32768基础上加22767，最后实际码值应该是55535

![image-20260811163355636](./四通道Z芯片Case说明.assets/image-20260811163355636.png)

### 2.1.2 RAMP_SPI_H512_STEP64

斜坡模式，台阶高度是512，台阶宽度是64个clk。

![image-20260811164345917](./四通道Z芯片Case说明.assets/image-20260811164345917.png)

## 2.2 MCU控制

### 2.2.1 RAMP_MCU_FIXED_10000_20000_30000_40000

固定值模式，台阶高度为10000，20000，30000，40000，间隔为300clk,大循环次数为2次，由于为40000时，其值为32768+40000超过了65535，所以实际码值为7232，波形正常

![image-20260811165803081](./四通道Z芯片Case说明.assets/image-20260811165803081.png)

### 2.2.2 RAMP_MCU_STEP_H128_256_512_1024_STEP64

斜坡模式，配置四种参数，每种参数跑一个完整的周期。台阶步进都是64个clk，不同的是台阶高度，第一组参数的台阶高度是128，第二组是256，第三组是512，第四组是1024，然后大循环循环2次。

![image-20260811171553002](./四通道Z芯片Case说明.assets/image-20260811171553002.png)
