规格参数
电气特性
测试条件:DIG_VDD = 1.0 V,IO_VDD = 1.8 V,AVDD = 1.0 V,AVDD18 = 1.8 V,TA = 25°C,除非另有说明。
数字接口
| 参数 |
最小值 |
典型值 |
最大值 |
单位 |
| SPI 时钟频率 |
50 |
— |
— |
Mbps |
| LVDS 数据速率 |
750 |
— |
— |
Mbps |
电源
| 供电域 |
标称电压 |
最大电流 |
单位 |
| DIG_VDD |
1.0 |
2000 |
mA |
| IO_VDD |
1.8 |
1000 |
mA |
| AVDD_ENCODER |
1.0 |
400 |
mA |
| AVDD_P2S |
1.0 |
150 |
mA |
| DAC_AVDD18 |
1.8 |
120 |
mA |
| DAC_DVDD |
1.0 |
50 |
mA |
| PLL_VDD18 |
1.8 |
50 |
mA |
| PLL_VDD |
1.0 |
50 |
mA |
| VCO_VDD |
1.0 |
50 |
mA |
| PLL_DVDD |
1.0 |
50 |
mA |
| ADC_VDD |
1.0 |
400 |
mA |
| ADC_VDD18 |
1.8 |
200 |
mA |
| ADC_DVDD |
1.0 |
100 |
mA |
以上电流值为各供电域最低过流要求,来源:pin_name.csv。VREF / PLL_VREF520 / ADC_VR850 / ADC_VR350 等基准电压端口电流可忽略(< 1 mA)。

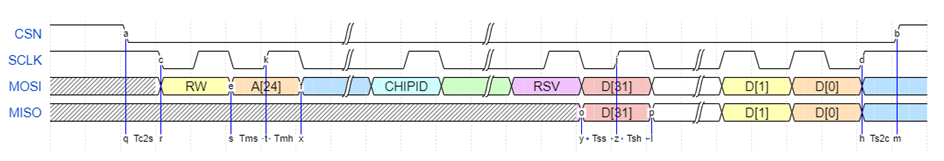

SPI 时序
| 参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
| CSN 下降沿到 SCLK 下降沿 |
tCSS |
3 |
— |
— |
ns |
| MOSI 建立时间 |
tMS |
3 |
— |
— |
ns |
| MOSI 保持时间 |
tMH |
3 |
— |
— |
ns |
| MISO 建立时间 |
tSS |
3 |
— |
— |
ns |
| MISO 保持时间 |
tSH |
3 |
— |
— |
ns |
| SCLK 上升沿到 CSN 上升沿 |
tCSH |
3 |
— |
— |
ns |

LVDS 时序
| 参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
| 数据速率 |
fLVDS |
750 |
— |
— |
Mbps |
| 发送延迟 |
tTX |
— |
85 |
— |
ns |
| 接收延迟 |
tRX |
— |
75 |
— |
ns |

时钟规格
| 参数 |
最小值 |
典型值 |
最大值 |
单位 |
| 参考时钟频率 |
50 |
100 / 125 |
250 |
MHz |
| 参考时钟输入电平(差分) |
— |
— |
— |
Vpp |
| DAC 更新时钟 |
— |
— |
12 |
GHz |
| ADC 采样时钟 |
— |
— |
6 |
GHz |
| 数字主时钟 |
— |
— |
500 |
MHz |
| PLL 锁定时间 |
— |
— |
— |
μs |
| 参考时钟相位噪声 @1 kHz |
— |
— |
— |
dBc/Hz |
带 "—" 的参数待补充实测值。
