管脚配置与功能描述
管脚顶视图
管脚定义
@import "data/pin_name.csv" using render_table.py
BGA 焊球位置

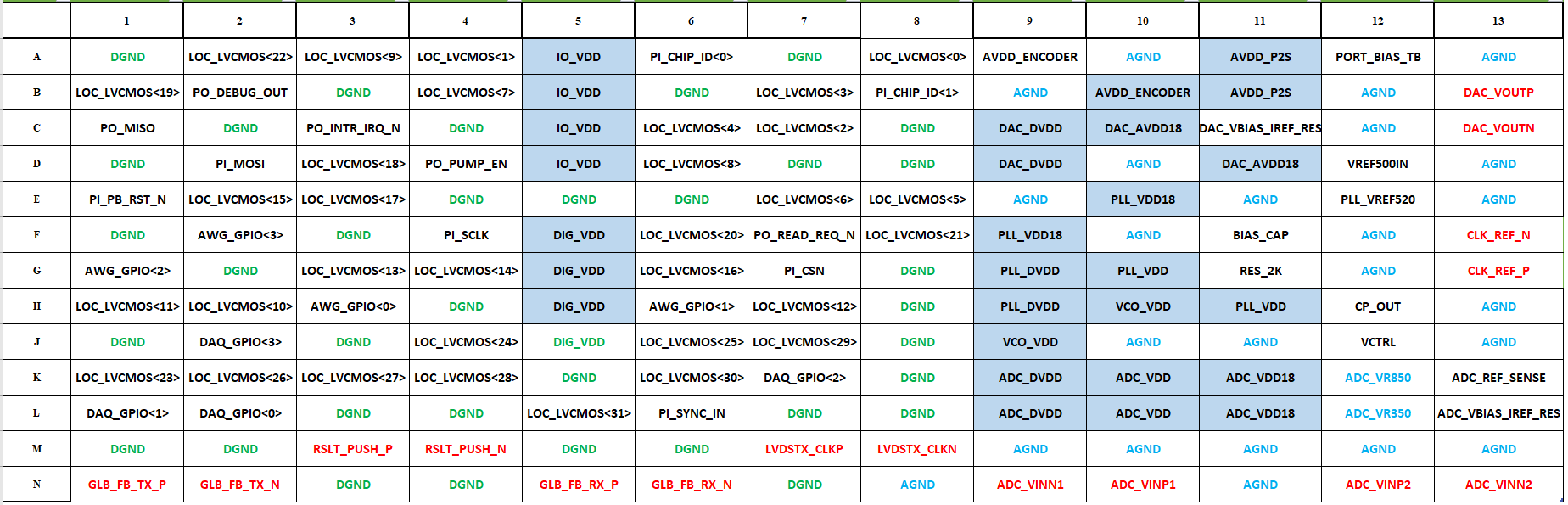

下表列出芯片 13 × 13 BGA 焊球阵列中各位置的信号分配。
@import "data/pin_loc.csv" using render_bga.py
封装尺寸
| 参数 |
规格 |
单位 |
| 焊球间距 |
1.0 |
mm |
| 焊球直径 |
0.5 |
mm |
| 焊球数量 |
13 × 13 = 169 |
个 |
| 基板尺寸 |
14 × 14 |
mm |
| 封装类型 |
CSP-BGA |
— |
