操作原理

原理及模块划分

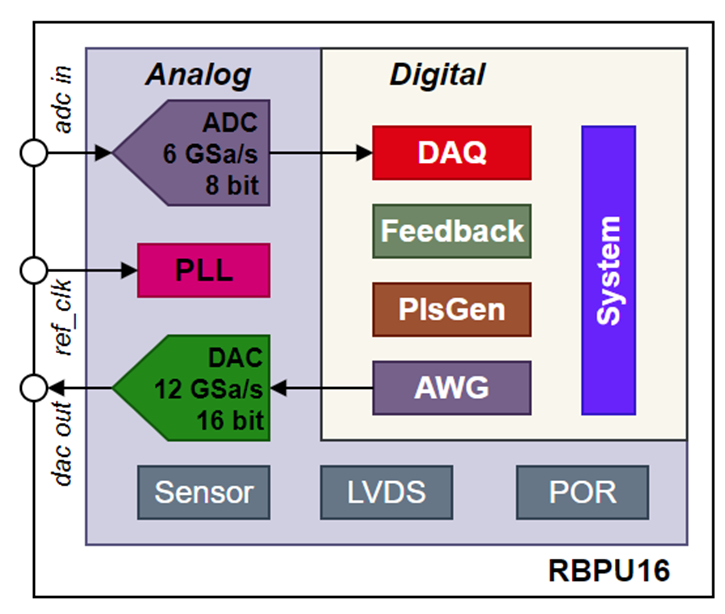

RBPU16 是一颗用于完成超导量子比特的态读出的 SoC 基带芯片。芯片模拟部分包括 ADC、DAC、PLL、LVDS、POR 和温度传感器；数字部分主要包括 DAQ、AWG、PlsGen、Feedback 以及 System 模块。读出芯片的总体功能组成如下图所示。

在激励信号生成路径上，AWG 用于控制激励通道待输出的波形，接着波形经过 DAC 转换成基带读出激励信号，同时 AWG 模块触发 PlsGen 模块实时发出脉冲信号使能外部 Pump 通道。回波信号处理路径上，ADC 用于采集反射的读出基带信号，接着 DAQ 对基带信号进行分析处理，结果再通过 LVDS 接口发送出去，同时 DAQ 模块触发 Feedback 模块将部分结果上报或者下发到外部芯片。

片内 PLL 用于管理整个芯片的时钟，为 ADC 采样时钟、DAC 更新时钟、数字模块主时钟等生成所需频率。POR 用于在芯片上电时对整个芯片进行复位，保障芯片正常工作。温度监视模块用于实时监测芯片温度变化，保障芯片稳定工作。System 模块用于管理芯片上控制的状态，为芯片运维和调试提供支撑。

读出芯片不仅支持以 ASIC 芯片模式工作，也支持部分核心控制在 FPGA 内部工作。这两种工作模式受制于 ASIC 和 FPGA 资源以及外部 ADC、DAC 硬件性能不同，部分功能实现存在差异，后续阅读时需要重点关注。

关键数据路径

读出激励输出通道

读出激励输出通道（RO 通道）由 AWG 模块和 Pump 模块协同工作，负责产生基带读出激励信号和 Pump 使能信号。

AWG 模块需要编程六类数据：

1. 控制器指令 (MCU_INS)：控制 MCU 执行指令流，指令位于地址空间 0x700000
2. 控制器数据 (MCU_DAT)：MCU 指令需要引用的初始数据，位于地址空间 0x800000
3. 控制寄存器 (AWG_REG)：配置 AWG 工作模式与参数，位于地址空间 0x900000
4. 波形映射表 (AWG_IDX)：码字 → 波形段的映射查找表，位于地址空间 0xA00000
5. 波形数据存储 (AWG_WVE)：实际输出的波形采样点，位于地址空间 0xB00000
6. 模拟配置 (SYS_ANA)：DAC 输出模式（NRZ/MIX/HBMIX）与偏置校准

波形输出流程如下：

1. MCU 每 3 个时钟周期执行一条指令，发出控制码字
2. 码字中的 WAVE_ID 字段通过查找表映射为波形段的起始地址和长度
3. 波形数据从 WVE 存储中读取，经希尔伯特变换生成 I/Q 两路
4. I/Q 信号与 NCO 混频，实现频率搬移
5. 经数字调幅、半带插值滤波
6. 输出至 DAC 转换为模拟信号

AWG 支持以下输出模式：

模式	描述	特点
直出模式 (NRZ)	基带波形直接输出	输出频率 DC–3 GHz，适用于直接产生多音基带信号
调制模式 (MIX)	基带波形与 NCO 混频	输出频率 0.3–2.4 GHz，通过 NCO 频率控制精确频点定位
NCO Only 模式	仅 NCO 连续波形	方便连接外部仪器进行芯片测试
半带调制模式 (HBMIX)	混频 + 半带插值	提升高频输出信号质量

一般情况下，直出模式用于量子实验，通过直接输出包含多个读出频率的波形，可以实现对多个量子比特的并行读出；调制模式用于腔频扫描等应用，通过实时修改 NCO 频率实现扫频功能；NCO Only 模式可以输出连续波形，方便连接外部仪器上进行测试。

射频直出：在 NRZ 模式下利用高阶奈奎斯特区输出，可以实现 6–7 GHz 的射频直出，功率平坦度约 2 dB（受限于 sinc 滚降特性）。

Pump 通道：由 MCU 码字中的 PUMP_EN 位触发 PlsGen 模块，产生可编程宽度的脉冲信号，通过 PO_PUMP_EN 管脚输出，用于使能外部 Pump 上变频通道。

软复位：通过写 AWG_REG 中的软复位寄存器，可复位 AWG 内部状态机和 FIFO，复位后需重新编程。

读出回波信号处理

读出回波输入通道（RI 通道）由 ADC + DAQ 模块构成，负责采集和处理反射回来的基带信号。

模拟信号路径：RF 回波信号经外部混频器下变频为基带 → 巴伦差分转换 → ADC 采样（FPGA 平台 8 位 @4 GSPS，ASIC 平台 8 位 @6 GSPS）。

DAQ 模块需要编程五类数据：

1. 控制器指令 (MCU_INS)：DAQ 内部 MCU 的执行指令流，位于地址空间 0x200000
2. 控制器数据 (MCU_DAT)：MCU 需要引用的初始数据，位于地址空间 0x300000
3. 控制寄存器 (DAQ_REG)：配置 DAQ 工作模式与参数，位于地址空间 0x400000
4. 读出参数与滤波器权重 (DAQ_PAR + DAQ_FLT)：解模参数、匹配滤波器系数，位于地址空间 0x500000 和 0x580000
5. 模拟配置 (SYS_ANA)：ADC 参考电压选择

数据处理流程：

1. ADC 采集原始波形数据
2. 数字解模：原始波形与匹配滤波器进行相关运算，得到 I/Q 复数数据
3. 态判定：根据 I/Q 数据判定量子态（0 态/1 态/2 态/未定义）
4. 态统计：对多次测量的态结果进行计数统计
5. 结果输出：通过 RSLT_PUSH LVDS 接口发送数据

DAQ 支持多种数据采集模式：

模式	输出数据量	适用场景
原始波形	最大	调试、原始数据分析
IQ 数据	中等 (64 bit × N)	解模结果分析
态数据	小 (2 bit × N)	高速态读出
态统计	最小	多次测量统计

软复位功能：通过写 DAQ_REG 中的软复位寄存器复位 DAQ 状态机。

接口控制协议

SPI 配置协议

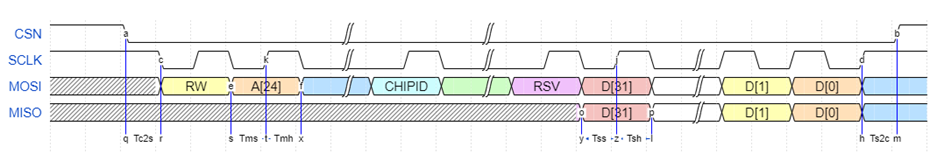

读出芯片通过 SPI 来配置内部寄存器和内存，SPI 采用四线模式。时钟极性 CPOL = 1，即时钟在空闲时处于高电平状态；时钟相位 CPHA = 1，即在第一个时钟沿输出数据，第二个时钟沿采样数据。SPI 的通信数据格式采用自定义协议，支持流模式发送接收。

SPI 帧格式：

字段	RW	ADDR	CHIP_ID	RSV	DATA
位宽	1	25	5	1	32 × N
含义	0: 读, 1: 写	32 MB 寻址空间	总线片选	保留位	数据

协议首先发送 1 比特读写标识位，然后发送 25 比特地址位，接着再发送 5 比特的芯片选择信号，最后再发送/接收数据。数据发送/接收以 32 比特为单位，以流模式发送，支持发送/接收 N × 32 位的数据，直到主控端将 CSN 拉低后结束通信（N ≥ 1）。流模式要求从设备在完成 32 比特数据接收/发送后自动对地址进行 4 字节递增。

LVDS 通信协议

从读出芯片到多功能母卡的数据推送接口 rslt_push_[p,n]、反馈上报接口 glb_tx_[p,n] 和从多功能母板到读出芯片的反馈下发接口 glb_rx_[p,n] 采用定制的 LVDS 通信协议。

帧格式：

    +---------------------------------------+
    |           LVDS DATA FRAME             |
    +------+-------------------+------------+
    |  4   |    16/32/64/128   |     8      |
    +------+-------------------+------------+
    | HEAD |       Payload     |    CRC8    |
    +------+-------------------+------------+
    MSB                                   LSB

帧头包含 4 比特数据，其中最高位比特用于指示是否启动数据传输，次高位置 0 保留，最低两位用于指示本次传输的数据量（0: 16 比特，1: 32 比特，2: 64 比特，3: 128 比特）。载荷后面附带 8 比特 CRC 校验码，校验多项式为：

x^8 + x^2 + x + 1

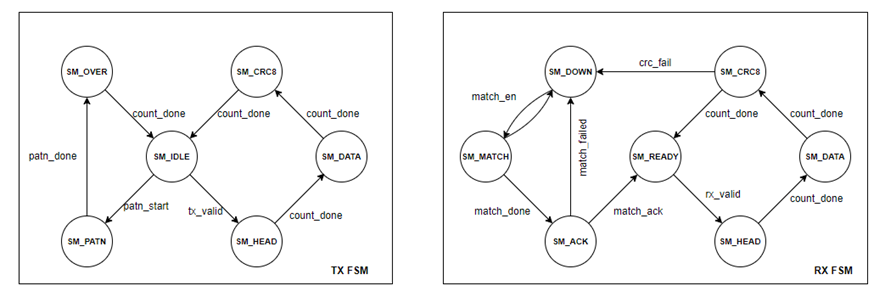

同步机制：接收端在接收数据之前必须先和发送端同步。发送端通过发送同步码来同步接收端，当完成设定数量的同步码发送完毕后发送一个结束码结束同步过程。同步码为字符串 "hfnl" 对应的 32 比特数据，结束码为 "exit" 对应的 32 比特数据。

接收端在启动时被初始化到未同步状态，此时必须接收到足够次数的同步码之后才能进入确认状态，直到接收到结束码之后发送端和接收端同时进入就绪状态。接收端后续如果在接收数据过程中发现 CRC8 校验码出错，会再次进入未同步状态。

空闲状态：当处于空闲状态不用传输数据时，发送端将 LVDS 信号电平拉高。当传输数据时，发送端将 LVDS 电平拉低两个数据周期启动数据发送。
